Рекомендації щодо вибору та монтажу циркуляційних електронасосів для систем опалення
Підбір електронасосу для системи опалення
Параметри циркуляційного електронасоса вибираються так, щоб протягом години електронасос прокачував щонайменше три рази повний об'єм теплоносія системи. Безпечний розрахунковий об'єм води опалювальної системи становить близько 10-12 л на 1 кВт потужності казана. Об'ємна подача конкретної моделі електронасоса визначається за напірно-витратною характеристикою другої швидкості обертання електронасоса, при натиску, що дорівнює гідравлічному опору системи

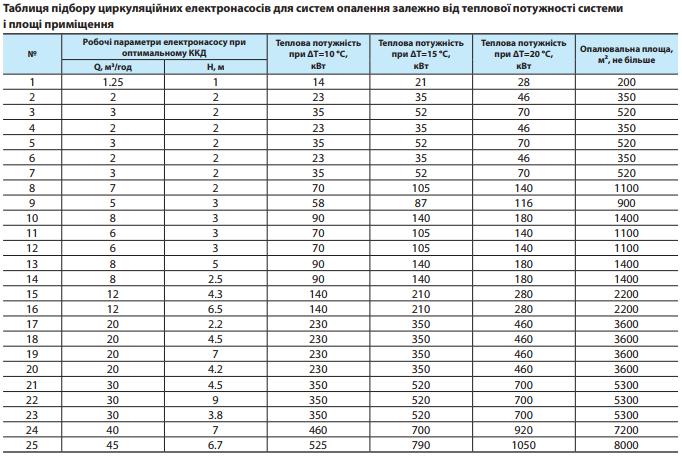

Як правило, через невелику швидкість циркуляції теплоносія, величина гідравлічного опору для приватного будинку не призводить до втрат більше 1-2 метрів (0.1-0.2 бар). Тому якщо розрахунок гідравлічного опору є проблематичним, то об'ємну подачу конкретної моделі електронасоса рекомендується визначати в середній точці його напірної характеристики. Також, на наш погляд, можна користуватися таблицею підбору
Циркуляційний електронасос підбирається, виходячи з необхідності переміщення певної теплової енергії від котла до теплових приладів. Для розрахунку об'ємної подачі електронасоса необхідно знати один із таких параметрів:
- Опалювальна площа;
- потужність джерела тепла
Якщо відома площа, що опалюється, спочатку потрібно розрахувати необхідну потужність джерела тепла за формулою:
Де,
Qn – необхідна теплова потужність, кВт;
Sn – корисна опалювальна площа будівлі, м²;
Qуд - питома теплонеобхідність будівлі: 70 Вт/м² - для будівлі з більш ніж двома квартирами, 100 Вт/м² - для окремих будинків з 1-2 квартирами.
При монтажі в системі опалення нового циркуляційного електронасоса подача визначається за такою формулою:
Де,
Qpu - об'ємна подача електронасоса в розрахунковій точці [м3/ч]
Qn - споживання тепла на опалювальної площі в кВт
1.163 - питома теплоємність води [Вт×ч/кг×К]. Якщо використовується інший теплоносій, до формули необхідно внести відповідні корективи.
Δt – розрахункова різниця температур у прямому та зворотному трубопроводах системи опалення в [K], при цьому за основу можна прийняти 10-20°C для стандартних систем.

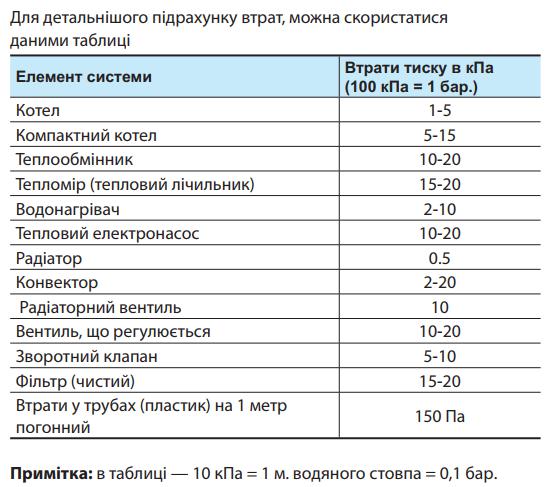

Крім необхідної подачі, електронасос повинен забезпечувати тиск (напір), достатній для подолання опору трубопровідної мережі. Для правильного вибору потрібно визначити втрати в найдовшій лінії схеми (до найдальшого радіатора). Щоб забезпечити доставку рідини, що перекачується в будь-яку точку системи опалення, електронасос повинен подолати суму всіх гідравлічних опорів. Оскільки зазвичай визначити схему укладання та умовний прохід трубопроводів досить важко, для зразкового розрахунку напору можна використовувати таку формулу:
R – втрати на тертя у трубах [Па/м]. При цьому можна прийняти за основу значення 50 Па/м-150 Па/м. Це відповідає необхідному натиску електронасоса 0,005-0,015 м на 1 м трубопроводу для стандартних систем. У старих будинках у зв'язку з використанням труб більшого діаметра втрати тиску менші і становлять 50 Па/м.
L – довжина [м] прямого та зворотного трубопроводів для найдовшої гілки або: (довжина будинку + ширина будинку + висота будинку) × 2
ZF – коефіцієнт для:
- фасонних робіт/арматури ≈ 1.3 (30%)
- термостатичного вентиля ≈ 1.7 (70%)
За наявності всіх цих конструктивних елементів можна використовувати коефіцієнт 2,2.
- 10000 = коефіцієнт перерахунку (м) та (Па).

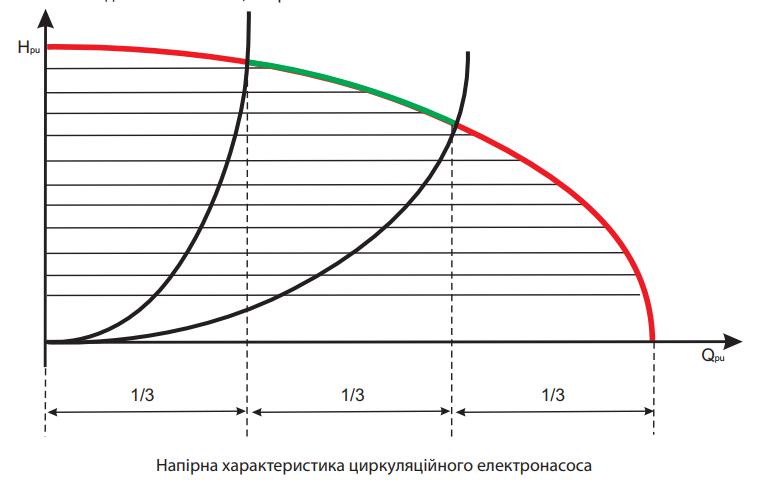

Визначивши робочу точку «циркуляційника» (натиск та подачу), залишається підібрати в каталогах електронасос із близькою характеристикою. За об'ємною подачею (Q) робоча точка повинна потрапляти до середньої третини діаграми (див. рис. «Напірна характеристика циркуляційного електронасоса»).
Не можна забувати, що розраховані параметри необхідні дії системи при максимальному навантаженні. Такі умови зустрічаються дуже рідко, найбільшу частину опалювального сезону потреба в теплі не така велика. Тому, якщо є сумніви, завжди потрібно вибирати менший електронасос. Це дозволяє не тільки заощадити при його купівлі, а й знизити витрати на електроенергію.
