Рекомендації щодо вибору гідроакумуляторів

Для розрахунку обсягу гідроакумулятора індивідуальної системи водопостачання використовується наступна формула:

де,

- обсяг гідроакумулятора, л;

C max - максимальна об'ємна подача електронасосу, л/хв;

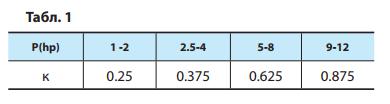

K – коефіцієнт запасу води (відповідно до таблиці 1 залежно від потужності насоса);

P min – мінімальний тиск реле, у якому електронасос включається;

P max – максимальний тиск реле, у якому електронасос вимикається;

Р 0 - Початковий тиск в гідроакумуляторі (встановлюється 0,9 від тиску включення електронасоса).

Приклад:

Необхідно розрахувати обсяг гідроакумулятора для використання в системі водопостачання разом із свердловинним електронасосом, при заводських налаштуваннях реле тиску

P min : P max =14:2.8

Рішення:

1. Визначаємо коефіцієнт запасу води по таблиці.1 для електронасоса потужністю 0.75 кВт = 1 к.с.

k=0.25

2. максимальна об'ємна подача електронасосу

4 м³/год ~ 70 л/хв

3. обсяг гідроакумулятора:

V = 70 x 0.25 x ((2.8+1) x (1.4+1))/((2.8-1.4) x (1.2+1)) = 51.8 л

Приймаємо до найближчого значення зі стандартного ряду — бак об'ємом 80 л.

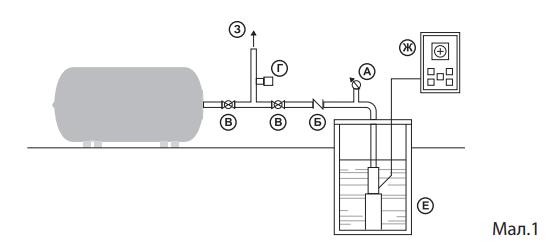

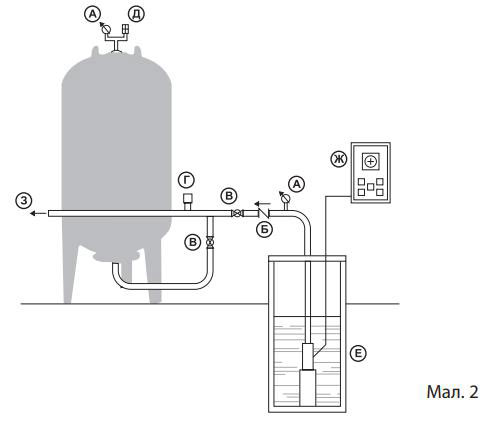

Умовні позначення

А – манометр;

Б – зворотний клапан;

B – вентиль;

Г – реле тиску;

Д – клапан безпеки;

E – джерело водопостачання;

Ж – контрольна панель;

3 – вихід до водопровідної магістралі.
