Рекомендації щодо монтажу електронасосів із виносним ежектором

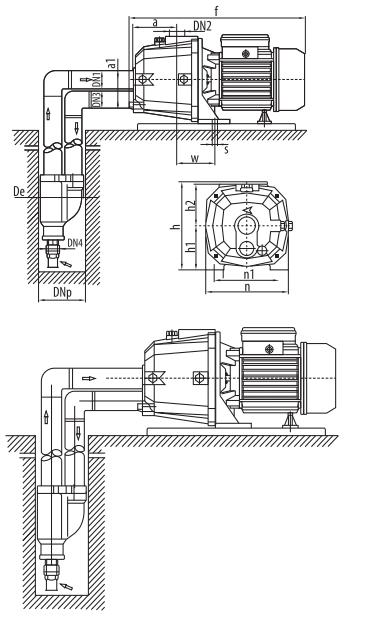

Відмінною особливістю цих електронасосів є наявність у їхньому комплекті виносного ежектора, який разом з електронасосом та системою труб утворює систему Вентури, що забезпечує всмоктування з більших глибин (до 20 м, залежно від моделі електронасосу). У такій системі ефект глибинного всмоктування досягається завдяки виносному ежектору, який опускається в колодязь і з'єднується з корпусом електронасоса двома трубопроводами: всмоктуючим та зворотним, на кінці яких накручується ежектор. Діаметр свердловини не менше 4. При встановленні електронасоса на свердловину 2" потрібен спеціальний ежектор 2° з герметичним затвором на свердловині, який монтується на трубу, що всмоктує.

Простір, що залишився, між свердловиною і трубою використовується. Частина загальної подачі рідини, виробленої робочим колесом, прямує в нагнітаючий патрубок, а рідина (називається пусковий) рециркулює за допомогою системи Вентури, яка, будучи з'єднана з камерою всмоктування, створює в ній розрядження, необхідне для всмоктування води з місця занурення блоку ежектор.

Відкачується рідина з отвору блоку ежектора змішується в дифузорі Вентури з рідиною, що рециркулює з електронасоса, внаслідок чого її тиск збільшується за рахунок рециркулюючої рідини і вона надходить назад в електронасос, але вже під великим тиском.

Ежектор 4* необхідно встановлювати в свердловину або колодязь діаметром не менше ніж 100 мм. Внутрішній діаметр труб, що приєднуються до електронасоса, повинен бути не меншим від внутрішнього діаметра відповідних трубок електронасоса.

Встановлення донного клапана 1* на отворі блоку ежектора є обов'язковим.

Всмоктувальні труби повинні бути занурені у воду не менше ніж на 0,5 м від динамічного рівня води, щоб уникнути завихрення та всмоктування повітря.

Рекомендується встановити зворотний клапан після напірного (вихідного) патрубка для того, щоб забезпечити обслуговування без спустошення трубопроводу, а також запобігання гідроудару при зупинці електронасоса.
